一、拉絲機及雙變頻拉絲機工藝介紹
1.拉絲機簡介
拉絲機是金屬線材生產的重要設備，主要功能是將各種線材拉成所需各種規格的細絲。從工作形式和機械結構上分為直進式、活套式、水箱式（也稱雙變頻拉絲機）等。對于不同精度不同規格的產品，不同的金屬種類，可選擇不同規格的拉絲機械。對于銅鋁基材的電線電纜生產企業，雙變頻控制的細拉機應用比較廣泛，而對于大部分鋼絲生產企業，針對鋼材特性，使用直進式拉絲機較多。

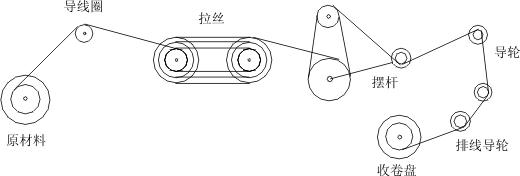

2.雙變頻器拉絲機工藝介紹
3.工藝說明
（1）放線: 拉絲機線材的放線過程，對于整個拉絲機環節來說，其控制沒有過高精度要求，雙變頻控制的拉絲機械，利用拉絲環節的絲線張力通圓盤拉伸，也就是通過張力放線架自動放線。
（2）拉絲:不同金屬物料，不同的產品精度和要求，拉絲環節有很大的不同，拉絲部分由一臺主電機控制（稱為主機），金屬線材通過內部塔輪的導引，經過各級模具而逐步拉伸，以達到所要求規格的線材。同時在拉絲時，開啟冷卻液對模具冷卻。
（3）收卷：收卷為雙變頻拉絲機最為關鍵的環節，對拉絲機的性能起決定性的影響，也是考驗拉絲機電氣系統性能的重要依據。收卷由一收卷電機（從機）帶動收卷盤進行收卷，線材由拉絲部分出來經過張力擺桿，張力擺桿的作用是反饋當前的張力信號給從機，從機根據反饋信號的偏差調節輸出頻率，以此來保證在收卷過程中恒定的張力。
二、現場工藝要求及調試方案
1.現場要求:
該使用客戶為自己生產水箱式拉絲機的機械廠家，也為拉絲機機械的最終使用客戶。規格為19模具，進線1.5mm，出線0.15mm的水箱式拉絲機。其有如下要求：
第一、啟動平穩。要求0.15mm的鐵線材在收卷啟動、加速、減速等過程中平穩不斷線；
第二、穩定運行速度為900m/Min.（空卷運行頻率為42HZ，滿卷為21HZ）；
第三、運行過程中，擺桿擺幅小，穩定運行。（卷徑變化引起頻率變化率為1HZ以?xún)龋?br />
第四、具備緊急停機功能（整個系統在2S之內能夠停下來，并且保持不斷線）；
第五、具備自動檢測斷線功能。（根據擺桿的位置檢測斷線功能）。
2.調試方案
客戶前期使用品牌為某變頻器品牌拉絲機專用變頻器，我們采用的方案是：
主拉：V560(高性能閉環矢量變頻器)
收卷：V560(高性能閉環矢量變頻器) +拉絲機專用卡
3.V560系列變頻器介紹
該產品基于四方全新的矢量控制平臺，內置閉環矢量、開環矢量、V/F、力矩控制四類核心控制算法，可輕松實現各類復雜控制應用，可最多擴展3個擴展卡。變頻器自帶的近百種警示功能，可提前預警避免停機。
-最快75us的電流閉環響應周期，200%的啟動力矩
-標配5位雙行LED面板顯示，可選配LCD、HMI操作面板
-內置多種系統宏和應用宏，宏參數調用，最簡化參數設置
-虛擬輸入輸出，最大限度減少外部配線，并減少因外部配線引起的干擾
-自動實現多機同步傳動時電流、功率或轉矩的自平衡
-數百種轉矩、轉速組合設定
-主軸伺服與分度定位控制
-頻率/轉速設定通道的優先級可靈活配置
-現場調試的任意未存儲參數，可一鍵存儲或放棄并恢復原值
-人體工程學操作面板，可實現鍵盤或軟件鎖定與解鎖
-自動屏蔽未使用功能模塊的參數，或選擇性顯示已修改、已存儲、已變動參數
三、調試參數和說明
1.調試接線圖：
1.主拉和收卷的啟動信號并聯，同時啟動；
2.主拉的點動信號為主拉穿線時使用；
3.收卷的主信號給定通過AI2給定，AI2信號源為主拉的AO1(運行頻率)；擺桿反饋由AI1給定；
4.斷線檢測由收卷檢測，檢測后發給主拉緊急停機信號

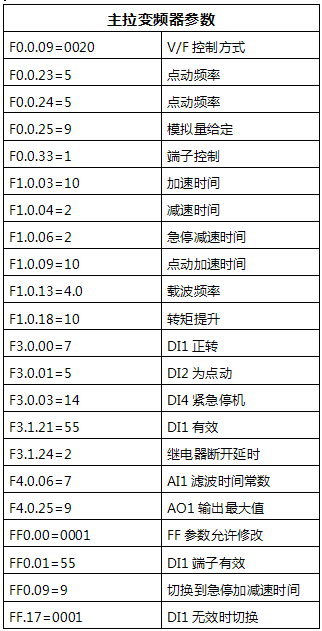

2.調試參數：

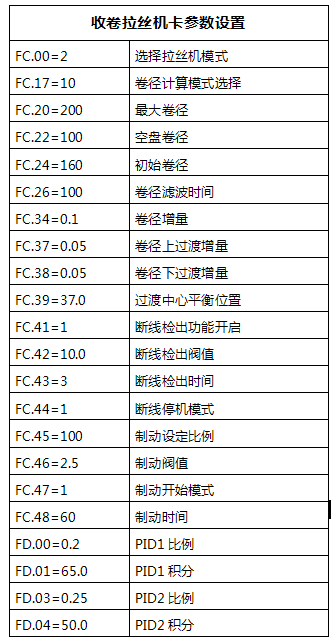

在雙變頻拉絲機擴展卡安裝好約3分鐘之后設置收卷參數：

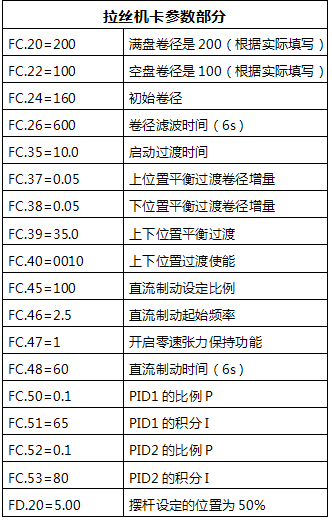

拉絲機卡參數部分
針對新卡參數部分：
3.調試總結
在調試過程中通常問題解決辦法
1.收卷反應的速度。：
第一、通過主拉設置一個啟動頻率（3HZ）,可以滿足在滿盤啟動時，低頻力矩不夠導致的延時現象；
第二、調整拉絲機卡的初始卷徑，初始卷徑越小，反應越快；
第三、可以設置拉絲機卡上的平衡過渡位置，減小平衡位置過渡，可以加快反應速度；
第四、可以適當加大PID1的比例P和減少I(mǎi)。
2.運行過程中的平穩度?；旧吓c2個參數相關：
第一個是PID2的P和I；減小P，增大I能改善平穩度；
第二個是過渡位置的平穩度，增大過渡位置（建議不要超過50%），能夠改善平穩度。
3．緊急停機不斷線?？梢酝ㄟ^(guò)配合主拉緊急停機的時間和收卷啟動直流制動的頻率來控制。例如緊急停機斷線了，則需要增加主機的緊急停機時間或者適當調大直流制動的起始頻率。

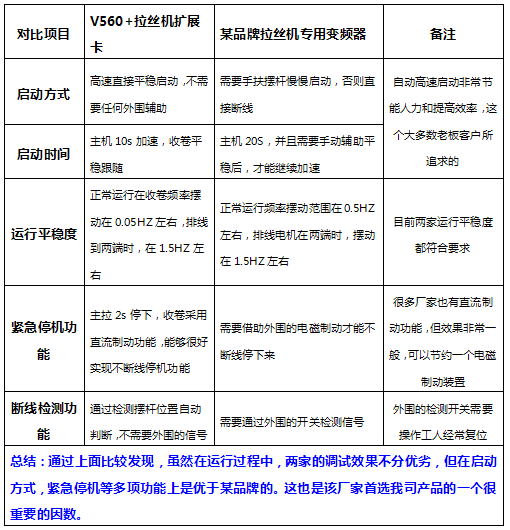

四、調試效果對比
總結：通過上面比較發現，雖然在運行過程中，兩家的調試效果不分優劣，但在啟動方式，緊急停機等多項功能上是優于某品牌的。這也是該廠家首選我司產品的一個很重要的因數。
備注：調試運行情況請參照相關視頻
五、結束
迄今為止，該設備已經在最終客戶那穩定運行數月，并得到客戶的認可，已收到該客戶幾十套訂單。
